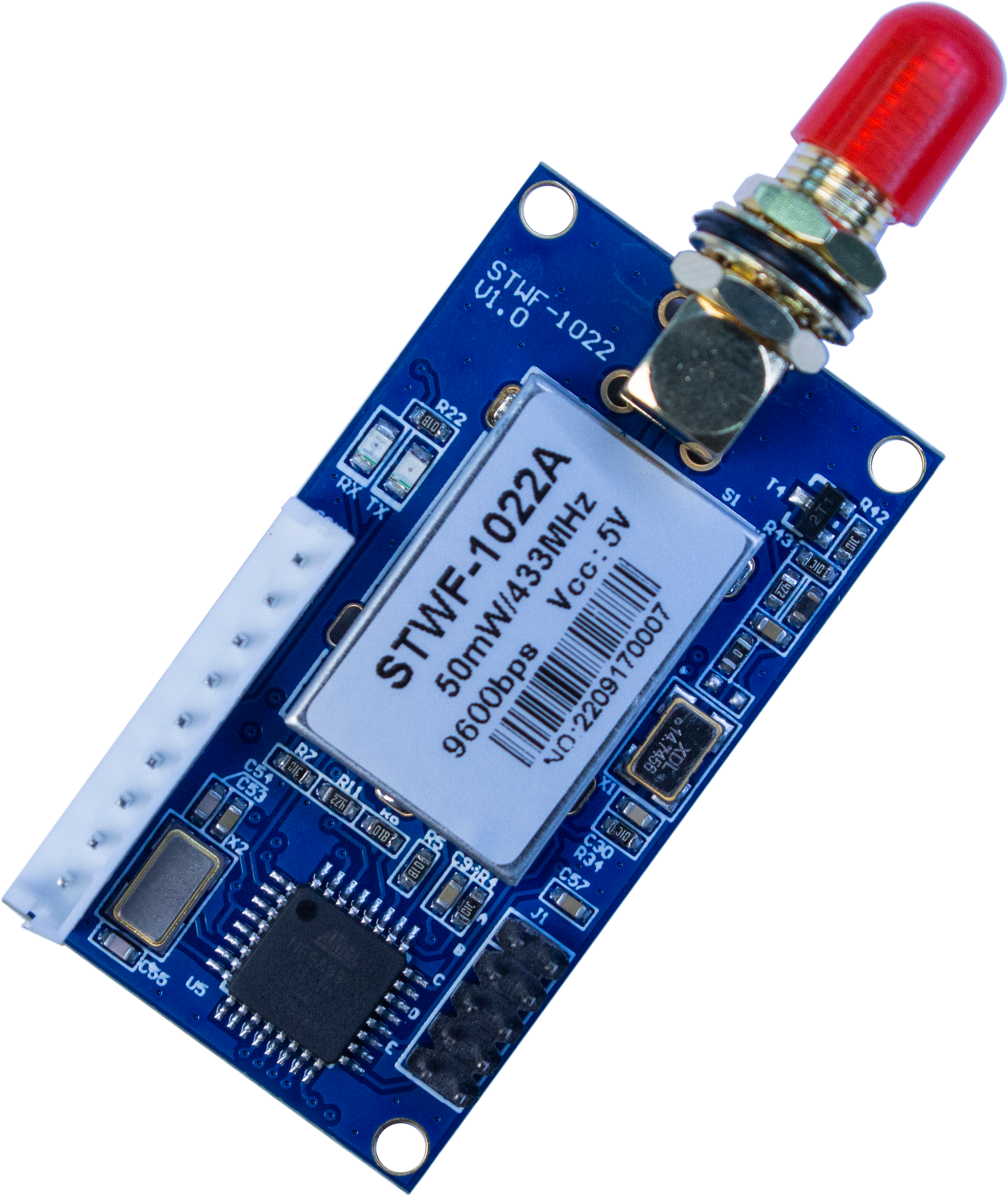

STWF-1022无线通信模组
多工作频段可选
提供433/470/868/915MHz四种频段模块选择,采购前确定频段。
高抗干扰能力和低误码率
GFSK/FSK调制方式、高效前向纠错信道编码技术,提高了数据抗突发干扰和随机干扰的能力。
多信道可选择
可硬件或软件选择32个信道,出厂默认硬件设置信道。
多数据接口方式
模块提供三种数据接口方式:TTL电平接口、RS-232接口和RS-485接口。
多种串口波特率和数据格式
模块可通过软件设置串口波特率为:1200~19200bps,出厂默认波特率为9600bps。串口数据格式支持8位数据(8N1、7E1、7O1等)格式与9位数据(8E1,8O1,9N1等)格式的多种组合,可通过软件设置,也可通过硬件方便设置。出厂默认硬件设置,9位数据(8E1,8O1、9N1等)。
兼容工业级和民用级设计
工作温度支持-40℃至85℃,兼容工业级和民用级的各种需求。集成度高,通信稳定、可靠。抗干扰能力强,支持信号强度的读取,通信延时短。
超低功耗休眠模式,适合电池供电系统
采用超低功耗设计,TTL接口无线模块的休眠电流小于5uA。
提供433/470/868/915MHz四种频段模块选择,采购前确定频段。
高抗干扰能力和低误码率
GFSK/FSK调制方式、高效前向纠错信道编码技术,提高了数据抗突发干扰和随机干扰的能力。
多信道可选择
可硬件或软件选择32个信道,出厂默认硬件设置信道。
多数据接口方式
模块提供三种数据接口方式:TTL电平接口、RS-232接口和RS-485接口。
多种串口波特率和数据格式
模块可通过软件设置串口波特率为:1200~19200bps,出厂默认波特率为9600bps。串口数据格式支持8位数据(8N1、7E1、7O1等)格式与9位数据(8E1,8O1,9N1等)格式的多种组合,可通过软件设置,也可通过硬件方便设置。出厂默认硬件设置,9位数据(8E1,8O1、9N1等)。
兼容工业级和民用级设计
工作温度支持-40℃至85℃,兼容工业级和民用级的各种需求。集成度高,通信稳定、可靠。抗干扰能力强,支持信号强度的读取,通信延时短。
超低功耗休眠模式,适合电池供电系统
采用超低功耗设计,TTL接口无线模块的休眠电流小于5uA。
应用行业
- 水、电、气,暖气自动抄表收费系统。
- 行车和起重机等的工业遥控。
- 生产线数据采集。
- 铁路、油田、码头及部队的数据通信。
- 医疗和电子仪器仪表自动化控制。
- 灯光无线智能控制。
- 安防报警及煤矿井下人员考勤和定位。
- 汽车防盗、轮胎压力监测及四轮定位。
- 商店无线POS系统。
- 饭店无线点菜系统及智能无线PDA终端。
- 航道浮标及野外临时场地的LED显示器。
- 高速公路自动收费系统。
- 无线吊秤,无线传输的电子秤。
- 电子抢答、银行排队管理系统。
- 汽车防撞、报警、救援系统。
- 仓库管理系统。
- 智能家居管理系统。
- 交警、道路、交通的数据通讯。
产品参数
技术指标 |
参数 |
备注 |
调制方式 |
GFSK/FSK |
|
工作频率 |
433MHz/470MHz |
|
发射功率 |
17dBm |
433MHz |
20dBm |
433MHz (5V供电时可选) |
|
17dBm |
470MHz |
|
20dBm |
470MHz (5V供电时可选) |
|
接收灵敏度 |
-117dBm |
433MHz |
-117dBm |
470MHz |
|
信道数 |
8/16/32信道 |
用户可设定 |
发射电流 |
90±10mA |
|
接收电流 |
30±2mA |
|
睡眠电流 |
5±2uA |
|
接口速率 |
1200~19200bps |
可设定 |
接口类型 |
UART TTL RS-232/RS-485 |
RS232、RS485硬件接口 |
工作电源 |
+3.3~5VDC |
|
工作温度 |
-40℃~80℃ |
|
工作湿度 |
10%~90%相对湿度,无冷凝 |
|
外形尺寸 |
47mm×26mm×10mm |
|
传输距离 |
1200m |
433MHz@1200bps |
1200m |
470MHz@1200bps |
